PRODUCT 01

단열 스테인리스 자동문

단열바 스테인리스 프레임

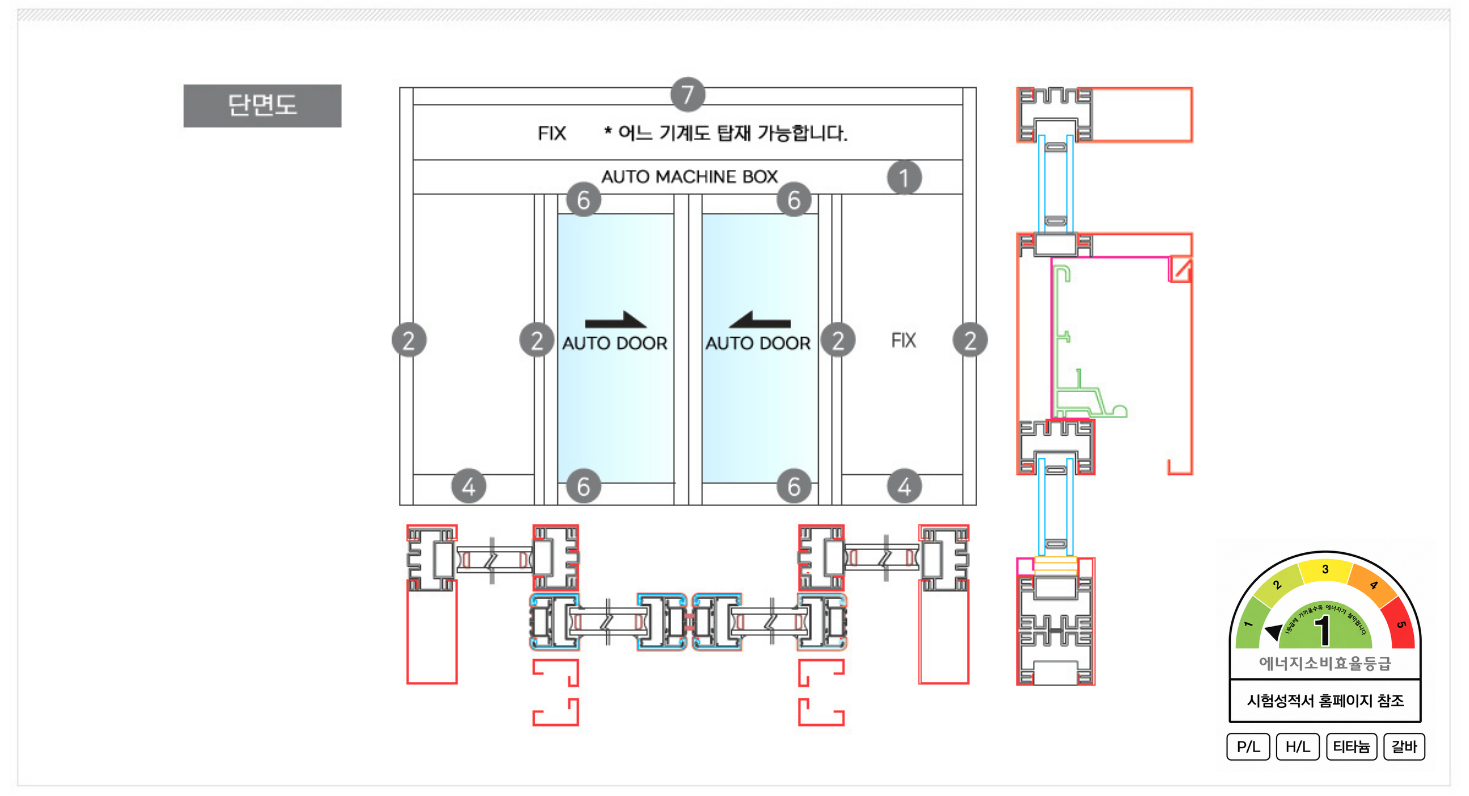

스테인리스 프레임 단열재 기호 적용표 (예)

단열 스테인리스 자동문 단면도. FIX, 기계박스, 양방향 자동문, 프레임 기호와 에너지소비효율 1등급 정보

프레임 재질

구분	두께	열관류율	기밀성
도어 24T 복층	FIX 24T 복층	1.386	0.16
도어 24T 복층	FIX 43T 3중 복층	0.944	0.08

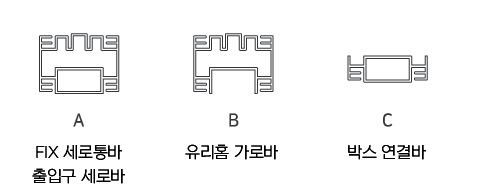

PVC 구조용 단열재

PVC 구조용 단열재 A FIX 세로통바, B 유리홈 가로바, C 박스 연결바

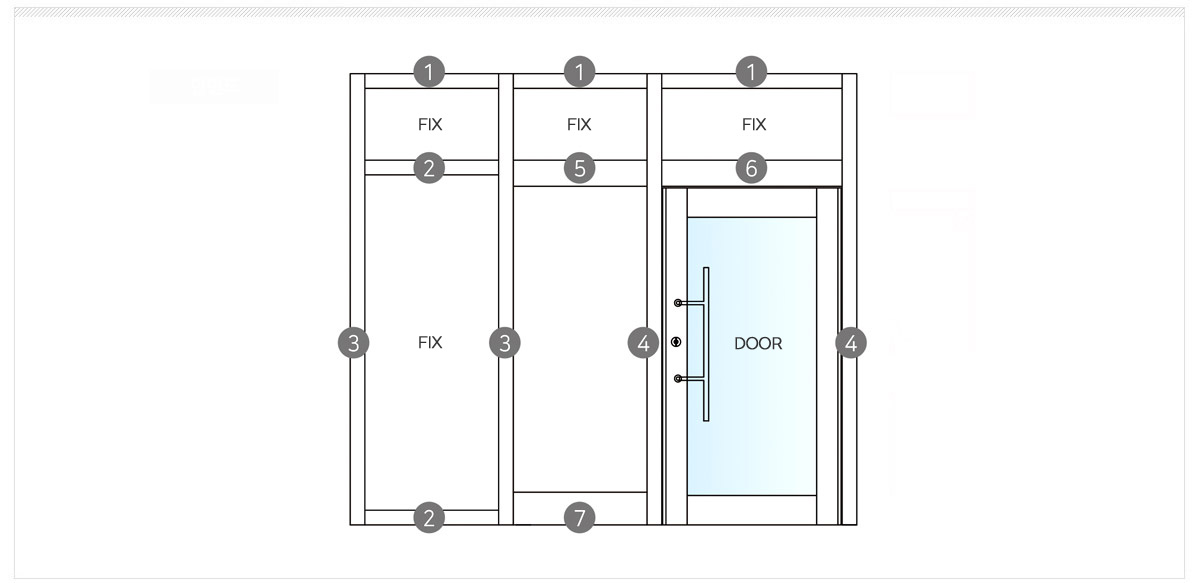

단열 스테인리스 프레임 조립도

단열 스테인리스 프레임 조립 입면도. FIX와 여닫이 도어 구성

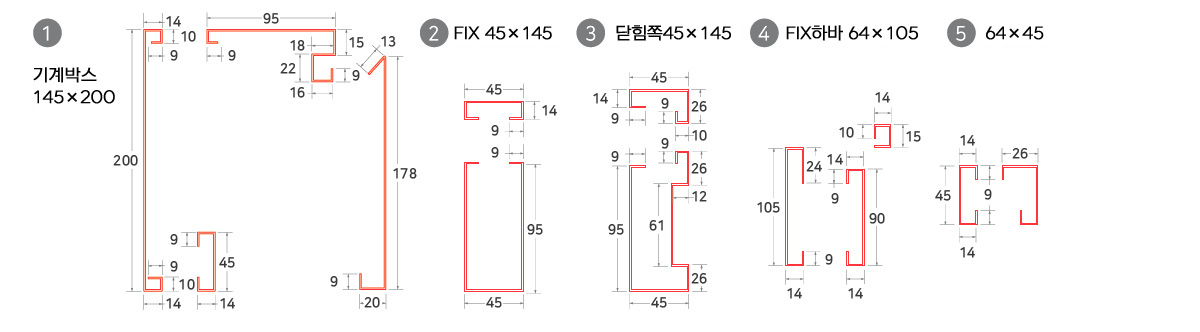

스테인리스 프레임 절곡도

스테인리스 프레임 절곡도. 기계박스 145×200, FIX 45×145, 닫힘쪽 45×145, FIX하바 64×105, 64×45
